概 述

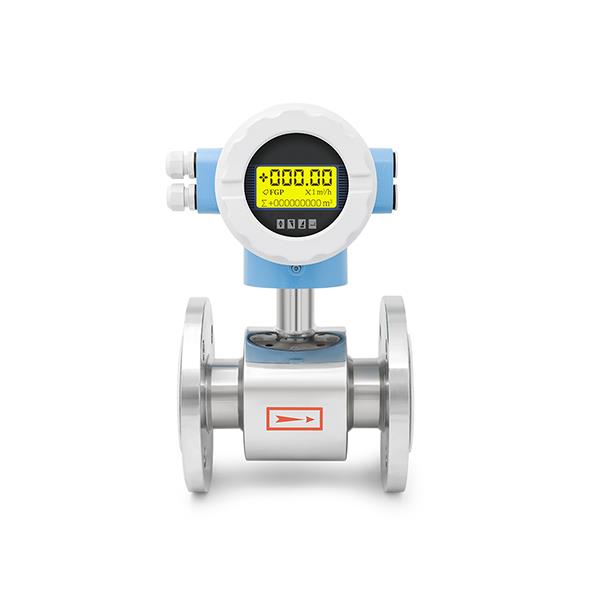

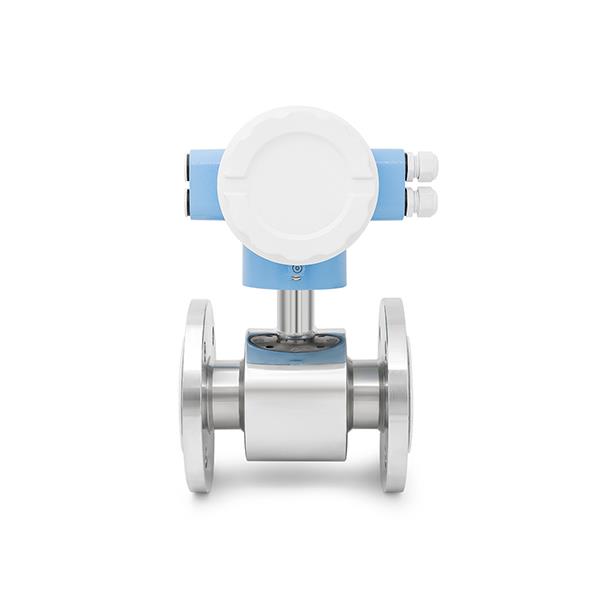

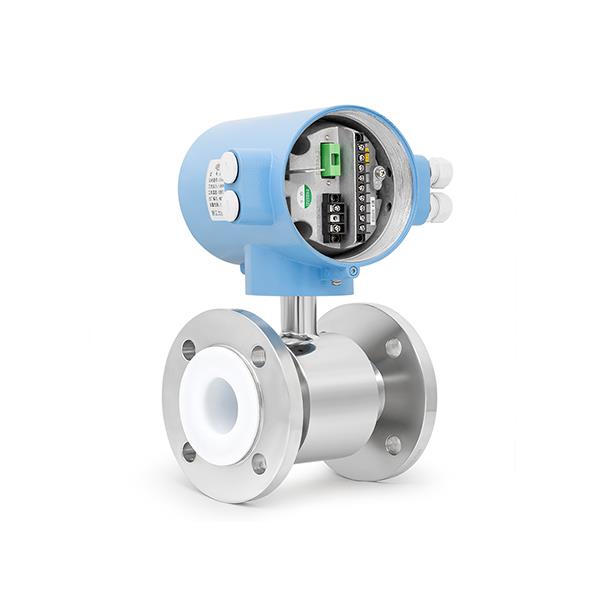

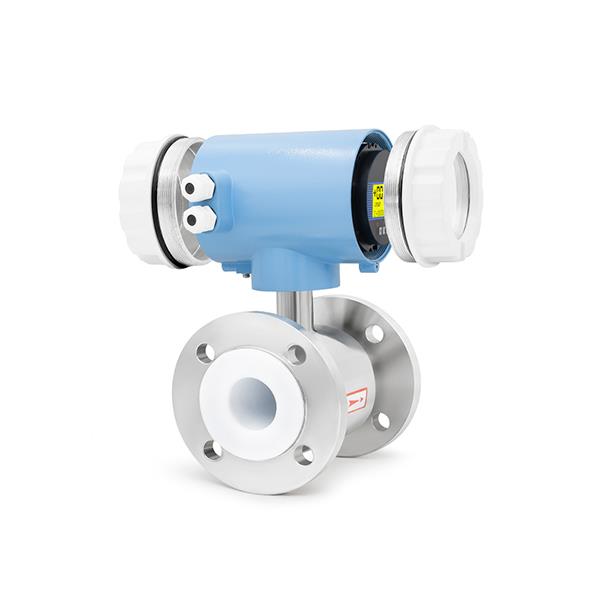

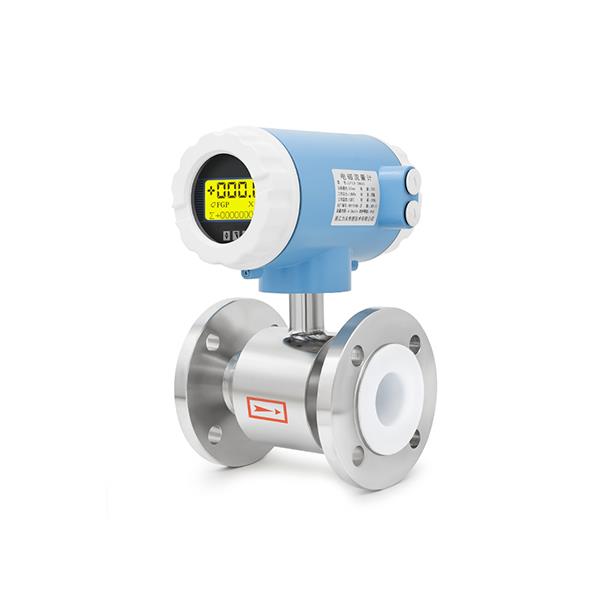

LFLD電磁流量計利用電磁感應原理來測量導電液體在管道中的流量。具有流量計具有高精度、高可靠性和廣泛的適用性，廣泛應用于工業、化工、環保、水處理等領域。
技術參數
通徑
10-3000mm
輸出信號
4-20mA,HART,RS485
綜合精度
0.5級
供電電源
220VAC,24VDC
公稱壓力
1.6MPa,1.0MPa,0.6MPa
襯里材料
氯丁橡膠、聚四氟乙烯、聚氨酯橡膠、聚全氟乙丙烯、PFA、陶瓷等
連接法蘭材質
碳鋼、不銹鋼(304、316、316L)
信號電極形式
固定式、刮刀式
防護等級
IP65、IP68
傳輸距離

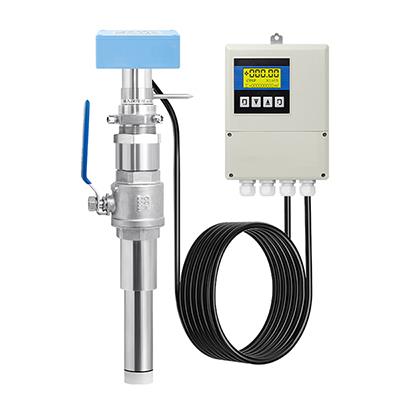

分體型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度應小于100m
最高流速
15m/s
電氣連接
接線端子
流體導電率
≥50μS/cm
消耗功率
小于20W
環境溫度
-25℃-60℃
電極材質
316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金、碳化鎢
接地環材質
不銹鋼1Cr18Ni9Ti
電極數量
標配3電極(兩個測量電極，一個接地電極)
認證項目
CE、ROHS
選型說明
代號及說明
備注
LFW20-2
一體化溫度變送器
型號
A4
4~20mA(二線)
1
PT1000,±0.2℃@0℃
信號輸出
V10
0-10V(三線)
2
NTC20K,±0.3℃@25℃
0
PT100,±0.2℃@0℃
3
NTC10K,±0.3℃@25℃
0
0~50℃
溫度范圍
1
0～100℃
2
0～200℃
3
-50~150℃
X
其它(客戶指定)
G2
G1/2外螺紋
G4
G1/4外螺紋
安裝螺紋
M16
M16*1.5外螺紋
M20
M20*1.5外螺紋
X
其它(客戶指定)
3
3mm
探頭直徑
4
4mm
5
5mm
6
6mm
8
8mm
X
其它(客戶指定)
0
150mm
探頭長度
1
300mm
X
其它(客戶指定)
10
10mm
保護管直徑
12
12mm
16
16mm
X
其它(客戶指定)
0
無顯示
顯示
有顯示
LFW20-2 A4 1 G2 5 0 10 1
選型舉例
