概 述

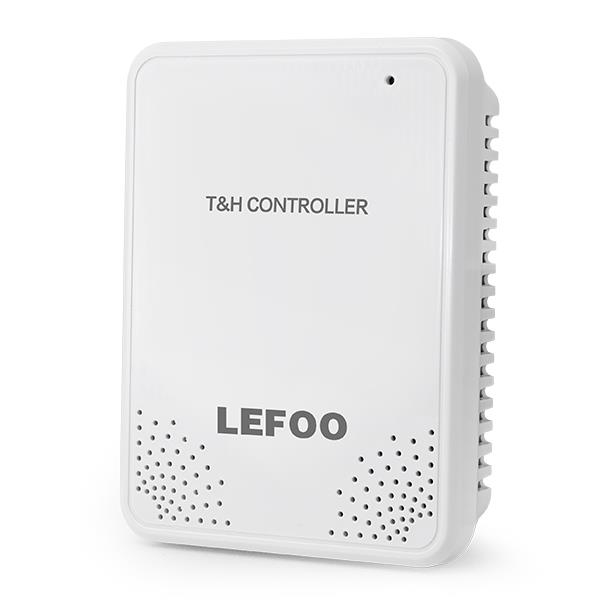

LFH21系列溫濕度控制器是專為室內溫濕度檢測及控制而設計的一款產品，有體積小巧、安裝簡單、操作方便等優點。其對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強，并帶有報警功能?？蓮V泛應用于機房、樓宇、倉儲等需要對溫濕度測量控制的場所。
技術參數
（1）相對濕度
傳感器
數字式
量程
0%~100%RH
輸出
輸出：RS485/Modbus，0~10VDC
精度
±3%@ 20℃ & 20~80%RH
響應時間
≤10s(20℃，慢流速空氣)
（2）相對溫度
傳感器
數字式或熱電阻，見選型表
量程
0~50℃,-20~60℃等
輸出
RS485/Modbus,0~10VDC
熱電阻
見選型表和熱電阻分度表
精度
數字式傳感器：±0.3℃@20℃(見溫度精度曲線);
電源
RS485型：15~35VDC/24VAC±20%
電壓型：15~35VDC/24VAC±20%
注意：RS485型和電壓型采用交流供電時需接隔離變壓器。
輸出負載
≥10KΩ(電壓型)
顯示精度
0.1℃,0.1%RH
顯示和按鍵

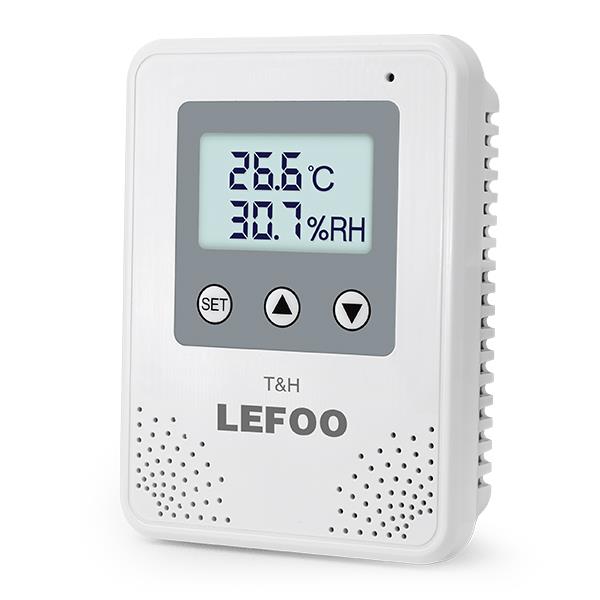

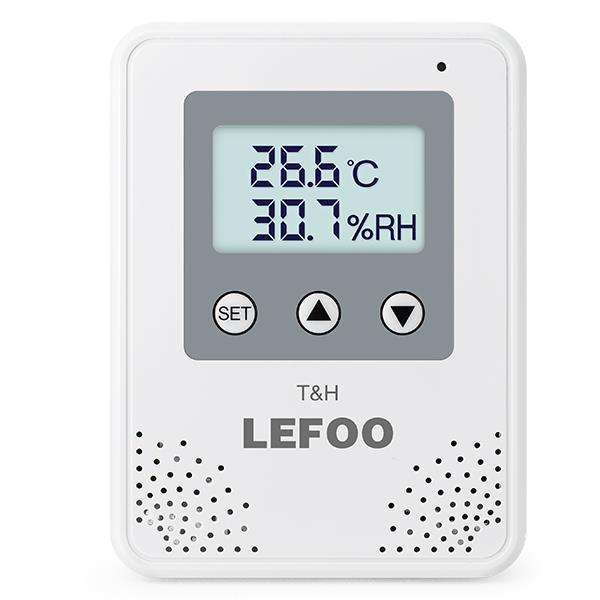

可選LCD顯示和按鍵，帶單位顯示和背光
報警功能
1×BUZZER,1×LED(只能在選擇顯示和按鍵后可選)
繼電器
2×SPST,3A/30VDC,3A/250VAC(只能在選擇顯示和按鍵后可選)
外殼材料
PC外殼
工作環境
-20~60℃,5%-95%RH(非冷凝)
防護等級
IP30
被動熱電阻：典型±0.2~0.4℃@25℃,見選型表
選型說明
代號及說明
備注
LFH21
室內型溫濕度控制器
型號
3
±3%RH(±0.3℃)
精度范圍
V10
0~10VDC(三線)
濕度輸出
RS
RS485/Modbus
V10
0~10VDC(三線)
2
NTC20K,±0.4℃@25℃
溫度輸出
RS
RS485/Modbus
3
NTC10K,±0.4℃@25℃
0
PT1000,±0.2℃@0℃
1
PT100,±0.2℃@0℃
0
無
溫度量程
1
0~50℃
2
-20~60℃
8
其它(客戶指定)
0
無
顯示和按鍵
1
LCD顯示和按鍵，帶單位顯示和背光
0
無
報警和
1
只帶報警
2
只帶繼電器
3
報警和繼電器
LFH21 3 V10 V10 2 1 3
選型舉例
繼電器
1.只有溫度輸出選項為V10時，需對應選擇溫度量程1-8;否則，只能選0。
2.只有在選擇了顯示和按鍵時，才可選擇對應的報警和繼電器1-3,否則只能選0。
3.示例LFH21-3V10V10213代表室內型，精度為±3%RH(±0.3℃),濕度輸出0-10VDC,溫度輸出0-10VDC,溫度量-20~60℃,帶顯示和按鍵，帶報警功能和繼電器輸出；
4.該產品傳感器探頭長時間暴露在高濃度化學氣體中可能會導致傳感器的讀數偏移。
一、注意事項
1. 避免靠近熱源、冷源、或直接處于陽光下。
2. 不宜在油污、有機溶劑及腐蝕性氣體的環境中使用。
3. 長期不用時請放置在干燥環境中保存。
二、常見問題分析與處理
若上述方法無法排除故障，請與我公司售后取得聯系。
