概 述

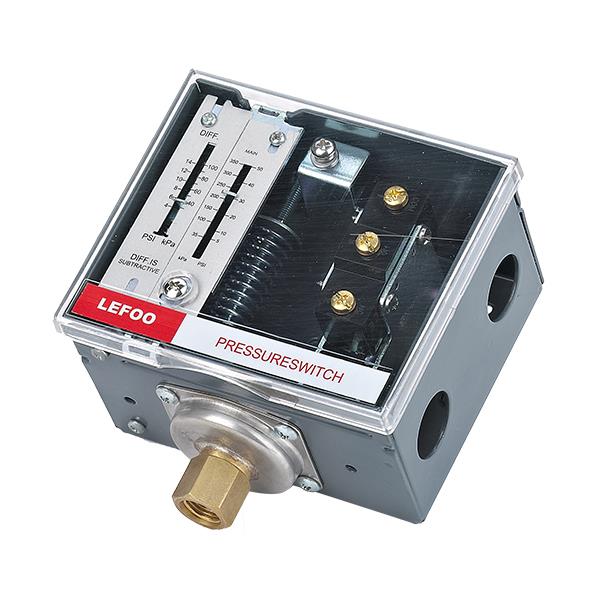

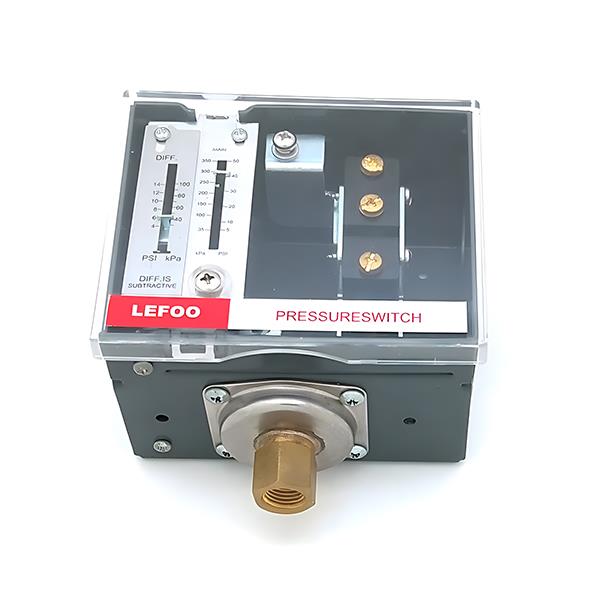

LF56系列壓力開關是一款單刀雙擲轉換開關，通過檢測壓力的變化，改變內部開關的狀態來控制外部電路的ON/OFF動作。主要用于控制鍋爐及水塔壓力調節系統中，控制器控制電磁閥或電動閥的接通和斷開，當系統壓力超過設定值時微動開關動作，切斷電路對系統起到保護作用。適用于非腐蝕性液體、氣體和蒸汽的壓力控制、限壓和報警等方面。
觸點額定負載
額定電壓
FL
LR
AC
A
A
240
5.1
30.6
120
8.0
48.0
技術參數
接觸方式
單刀雙擲
工作介質
空氣 、水 、油 、蒸汽 、液態等非腐蝕性介質 ，含氯液體不可用
環境溫度
在-29℃ ~ 66℃范圍內工作正常
介質溫度
-40℃ ~ 180℃ 不結冰狀態
膜片
不銹鋼
接口
黃銅
螺紋
NPT1/4 、G1/4、 R1/4

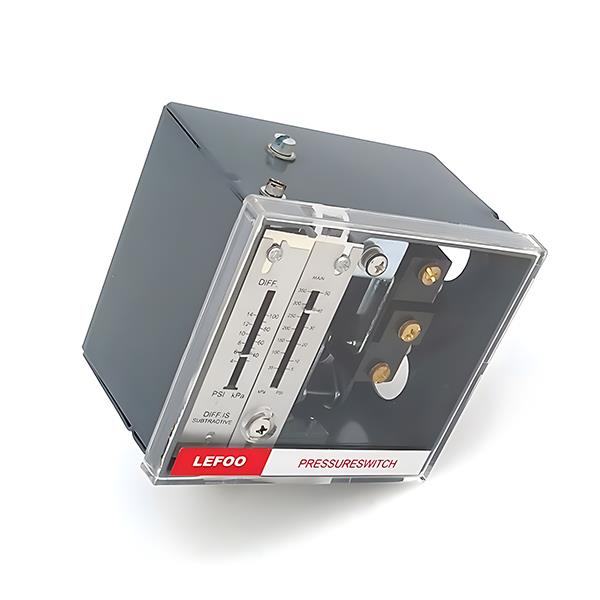

外殼有一個清晰的塑料蓋 ，可以觀壓力控制點
產品型號
型號
壓力范圍
壓差范圍
最高工作壓力
kPa
psi
kPa
psi
kPa
psi
LF5615
15 - 100
2 - 15
15 -40
2-6
170
25
LF5650
35 - 350
5 - 50
40 - 100
6 - 14
590
85
LF56150
70 - 1035
10 - 150
70 - 150
10 -22
1550
225
LF56300
140 -2070
20 -300
140 -345
20 -50
2410
350
