概 述

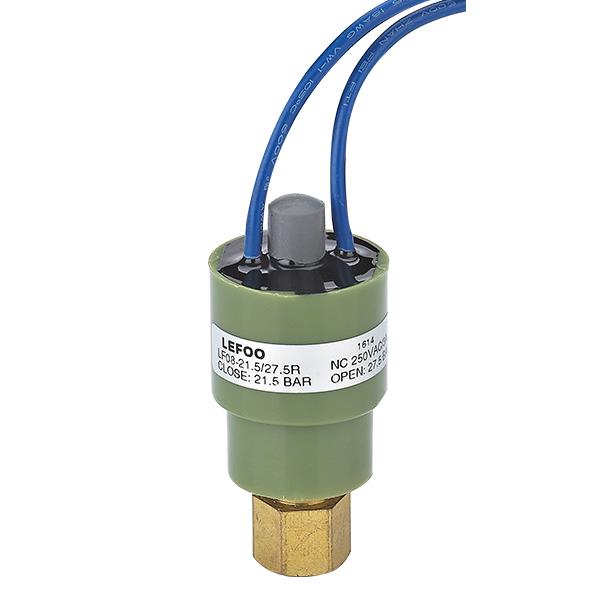

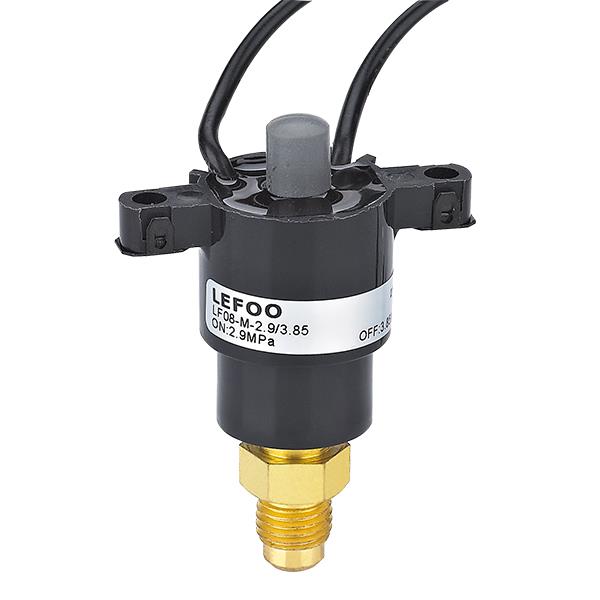

LF08M是一款超負荷壓力開關，最大壓力設定點可達750PSI，最大額定電流25A，開關有常開或常閉動作形式。廣泛應用于制冷機組、各類空調、空壓機、油泵以及其它需要自行調節介質壓力，保護壓力系統的工業設備中。
技術參數
系列號
LF08-M
介質
空氣，制冷劑，機油，水
壓力設定范圍
OFF：10Bar~47Bar, ON:4~42Bar
耐壓
35
爆破壓力
200Bar
工作溫度
-40℃～120℃
開關方式
常開或常閉；手動復位
電氣參數
120V/240V/380V/375V
接線端子
接線
接口
7/16-20UNF
可選配置
不同螺紋接口,接線,保護罩蓋等
|
LF08M -1111 - 145-175psi |
|
|
ABCD 壓力設置：復位壓力145psi(備注)動作壓力175psi |
|
|
|
備注：可定制無壓差，即動作值與復位值近似相同 |
|
編碼 |
電氣回路 |
接口材料 |
壓力連接類型 |
電氣連接類型 |
|
1 |
A單刀單擲-常閉 |
B 黃銅 |
C 1/8NPT |
D 18AWG線束 |
|
2 |
單刀單擲-常開 |
不銹鋼 |
1/4NPT |
|
|
3 |
單刀雙擲 |
|
R1/8 |
|
|
4 |
|
|
R1/4 |
|
|
5 |
|
|
G1/8 |
|
|
6 |
|
|
G1/4 |
|
|
7 |
|
|
紫銅管 |
|
|
8 |
|
|
7/16UNF外螺紋 |
|
|
9 |
|
|
7/16UNF內螺紋 |
|
|
10 |
|
|
7/16UNF內螺紋+閥芯 |
|
