概 述

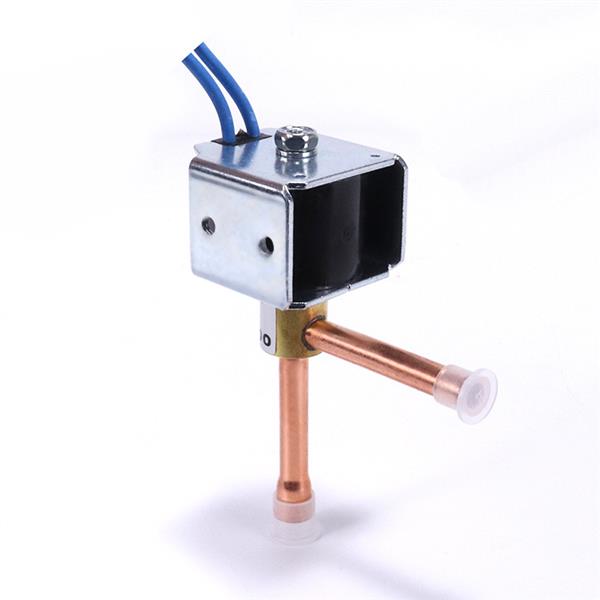

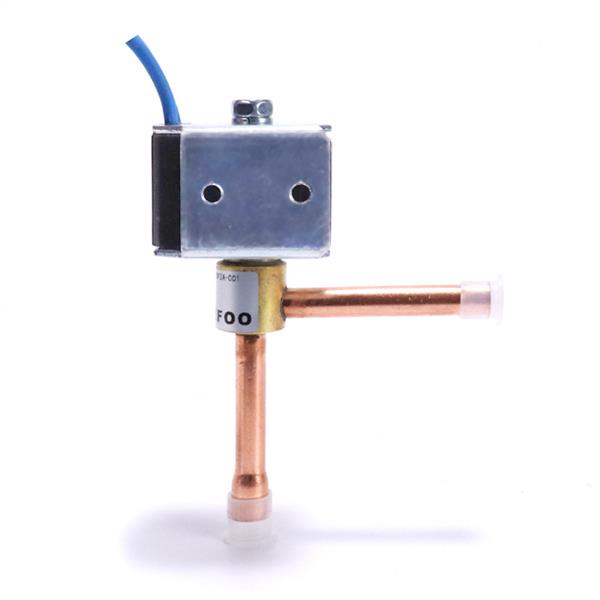

LFFDF系列電磁閥分為直動式和先導式，主要應用于中央空調機、熱泵、制冰機、冰淇淋機及冷凍冷藏制冷系統和加除濕器中使用，自動打開或關閉閥的內部通路。
技術參數
|
適用制冷劑 |
R22,R134a,R407C,R404A,R410A等制冷劑及潔凈水 |
|
適用介質溫度 |
-30℃~+120℃ |
|
適用環境溫濕度 |
-40℃~+65℃,≤95%RH |
|
線圈標準電壓 |
AC220V、AC110V、AC24V、DC24V |
|
允許電壓波動范圍 |
+10%～-15% |
|
接線方式 |
引線式 |
|
安裝位置 |
吸排氣口以及液管口，線圈朝上，閥體垂直(垂直度在±15°偏差) |
閥體技術參數
規格
型號
接口型式
動作形式
閥口通徑
最大開閘壓
內泄漏量
線圈
壽命
LFFDF0.5
-1
φ6.35*47
通電時打開
0.5
0.84
<10
<75K
20萬次
LFFDF2A
-1
φ6.35*69進出口擴口
2
3.4
<99
-5
φ6.35*47
-05A
φ6.35*69出口擴口
-6
φ6.35*69進口擴口，出口縮口
-7
6.35*69出口縮口
LFFDF3A
-1
6.35*47
3
2.8
-001A
6.35*47出口擴口
-1
φ6.35*72
LFFDF4A
-1
φ6.35*47
4
2.8
-001A
φ6.35*47出口擴口
LFFDF6A
-1
φ8*58
6
3.4
-2
φ8*40
LFFDF7A
-1
φ8*58
7
3.4
<100
(mm)
差 ( M P a )
(ml/min)
溫升
(以上)
線圈技術參數
型號
額定電壓(V)
頻 率 ( H Z )
功率(W)
絕緣等級
電壓波動
線圈類型
標準線長
FDF-XQ01
DC24
-
4.5/5W
B
+10%~-15%
引線式
1m
FDF-XQ02
AC24
50/60
FDF-XQ03
AC110
FDF-XQ04
AC220
