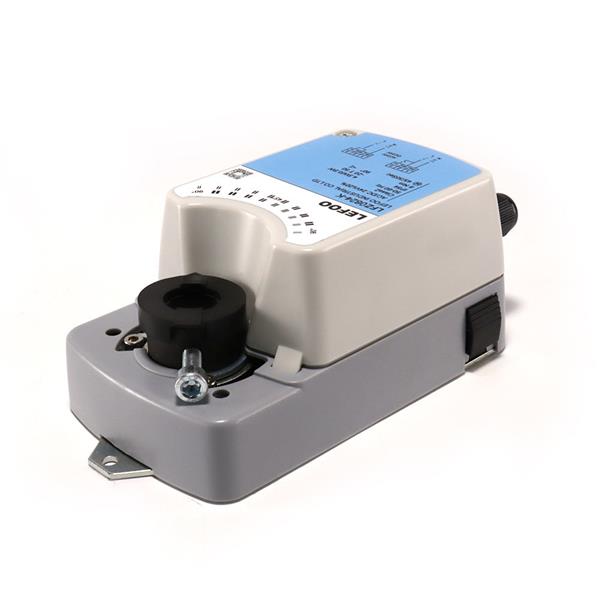

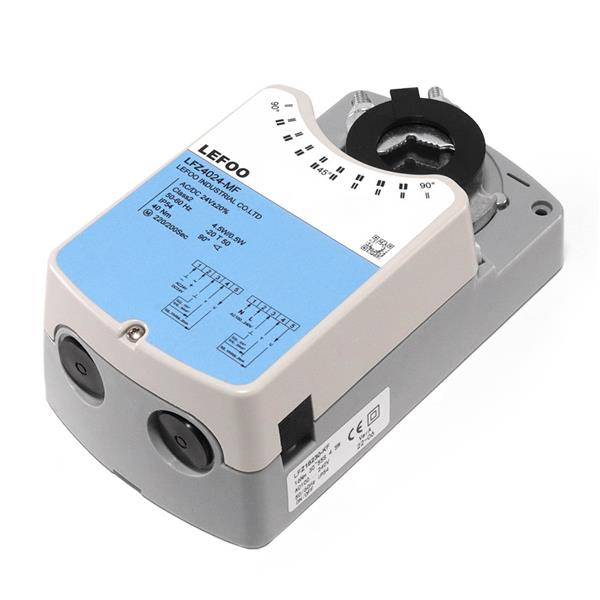

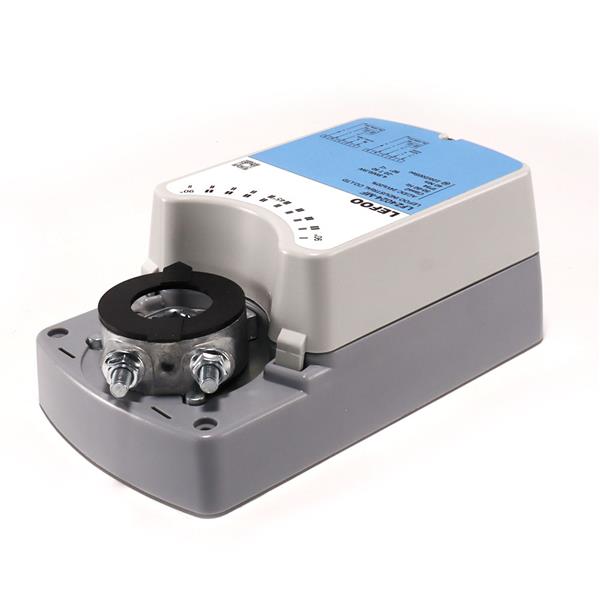

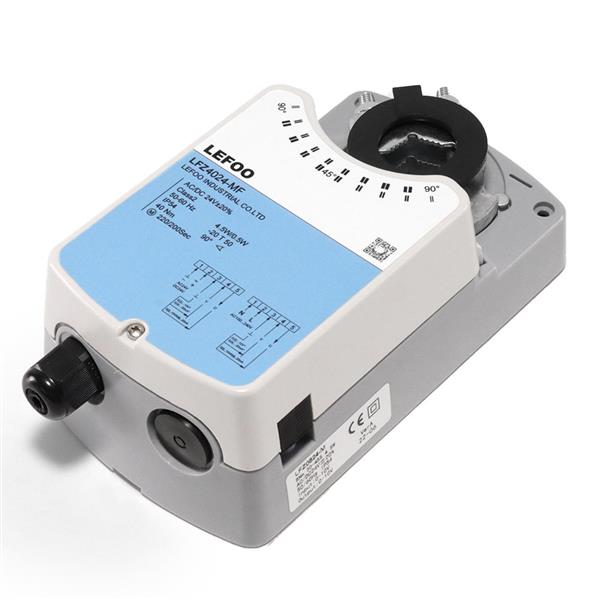

概 述
LFZ-Q05/08/16/24/40系列電動風閥驅動器采用進口直流電機/無刷電機為該產品提供動力部分，可提供5NM、8NM、16NM、24NM、40NM的扭矩。該產品廣泛的應用于軌道交通通風系統，實驗室通風系統等需要快速控制的各個領域。安裝簡便，可輕松固定在方軸，圓軸或其他形狀的風閥連接軸上，該產品壽命長，噪音低，并可實現多功能智能控制。全系列產品均帶手動操作功能。產品防護等級IP54穩定高效,有全程過載保護功能，全系產品帶手動限位。
技術參數
常規 數值
電氣參數
額定電壓
AC24V 50/60Hz DC24V /AC100.240V 50/60Hz
額定電壓范圍
AC/DC19.2.28.8V /AC85…265V
功耗
運行狀態<12W,待機狀態0.5W
導線規格
0.5mm2
端子規格
最大2mm2
功能參數
扭矩
5NM/8NM/16NM/24NM/40NM
適配風門面積
正常風阻情況下1NM匹配0.1個平方(包含密閉閥匹配方案)
旋轉方向
可手動調節
手動操作
全系具備手動操作
旋轉角度
最大95°,全行程可通過機械限位調整
運行時間
選型表參數范圍內可微調
噪音水平
46db
位置指示
機械指示
工作環境
電器等級
Ⅲ(安全低壓)Ⅱ(雙重絕緣)
防護等級
IP54
工作環境溫度
—20.+50℃/IEC 721-3-3
儲藏環境溫度
—30.+80℃/IEC 721-3v-2
溫度測試
95%RH,不結露/EN 60730-1
尺寸圖
尺寸
詳見尺寸圖
風門軸長度
>50mm
風門軸規格
10-20圓軸10x10.16x16方軸
重量
<1.3kg
選型表
型 號 輸出力矩 電源電壓 運行時間 控制信號 選配F輔助開關
LFZ-Q0524/230-K/KF
5N
24V/230V
3.5S
開關控制
兩組輔助開關
LFZ-Q0524/230-M/MF
5N
24V/230V
3.5S
0/2-10V 0/4-20MA
兩組輔助開關
LFZ-Q0824/230-K/KF
8N
24V/230V
8S
開關控制
兩組輔助開關
LFZ-Q0824/230-M/MF
8N
24V/230V
8S
0/2-10V 0/4-20MA
兩組輔助開關
LFZ-Q1624/230-K/KF
16N
24V/230V
16S
開關控制
兩組輔助開關
LFZ-Q1624/230-M/MF
16N
24V/230V
16S
0/2-10V 0/4-20MA
兩組輔助開關
LFZ-Q2424/230-K/KF
24N
24V/230V
<30S
開關控制
兩組輔助開關
LFZ-Q2424/230-M/MF
24N
24V/230V
<30S
0/2-10V 0/4-20MA
兩組輔助開關
LFZ-Q4024/230-K/KF
40N
24V/230V
<30S
開關控制
兩組輔助開關
LFZ-Q4024/230-M/MF
40N
24V/230V
<30S
0/2-10V 0/4-20MA
兩組輔助開關
