概 述
LFS11系列微風速變送器專為精確測量微風速而設計，在風速低于0.15m/s的應用場景下仍有較高的測量精度，具有測量精度高、穩定性好，環境適應性強等特點，是層流控制和特殊通風應用的理想選擇，主要應用于醫療機構、實驗室、制藥工業等關鍵環境。
技術參數
工作電壓
12-30VDC/24VAC (±20%)
量程
0-1m/s，0-1.5m/s，0-2m/s
精度
±（0.04m/s+3%of mv）（20℃,45%RH和1013hPa）
輸出方式
RS485/Modbus,0~10VDC/4~20mA (電流電壓雙輸出)
輸出負載
≤250Ω(電流輸出)，≥5KΩ(電壓輸出)
工作溫度
-10 - +60℃
存儲溫度
-20 - +80℃
顯示
可選LCD顯示，帶單位顯示和背光
防護等級
IP65，IP20（探頭）
外殼材料
外殼PC、PA6（探頭）
選型說明
型號
LFS11-
微風速變送器
輸出
VI
0～10VDC/4~20mA
RS
RS485/Modbus
安裝方式
1

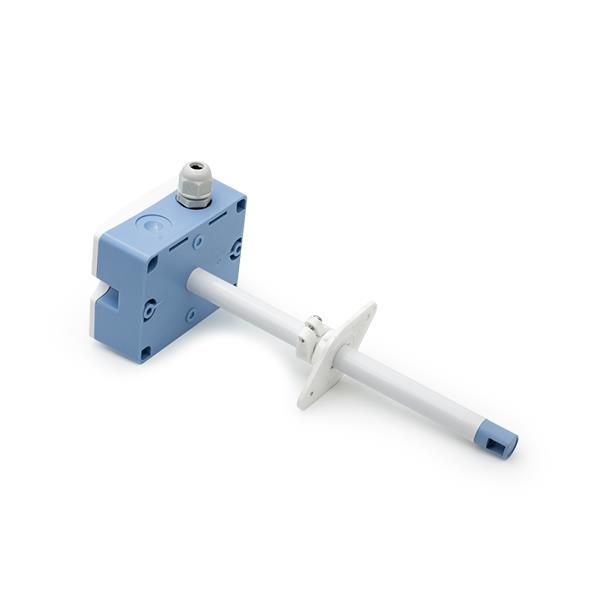

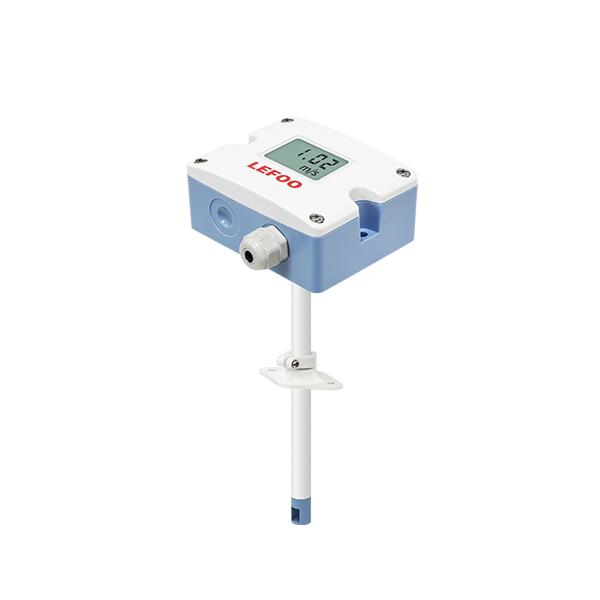

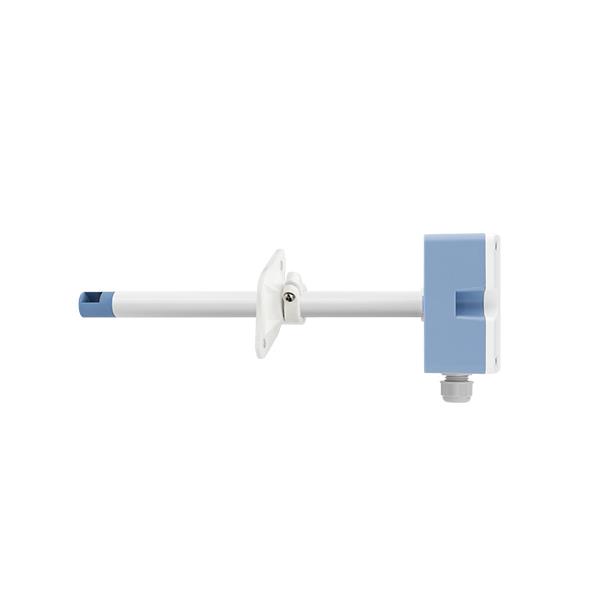

風管型微風速變送器
2

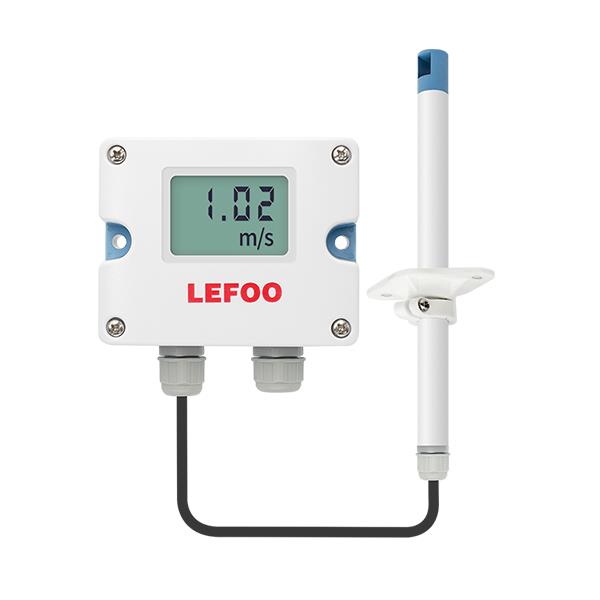

分體型微風速變送器
顯示
D
帶顯示
N
無顯示
一、接線說明
二、安裝說明
安裝法蘭尺寸

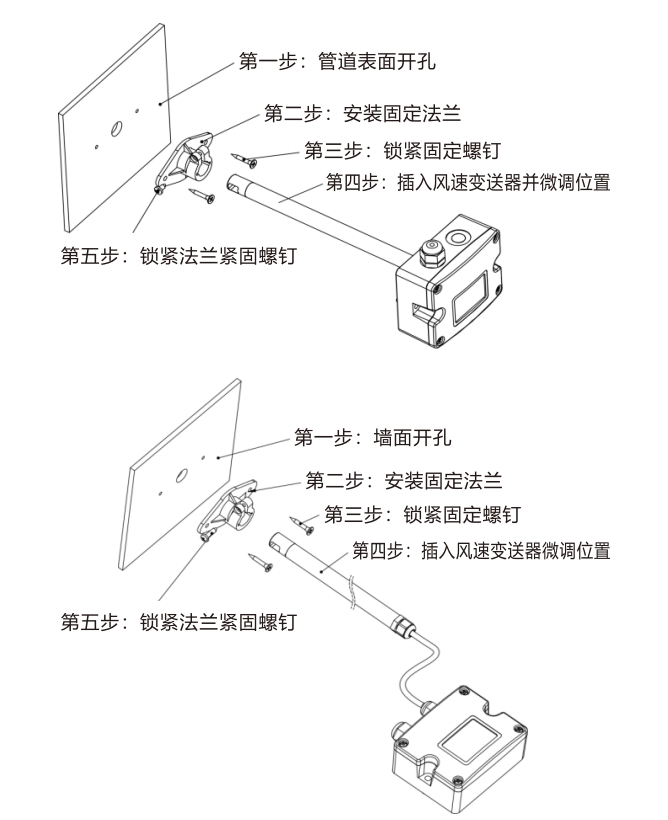

1.LFS11風速變送器建議使用法蘭附件安裝，插入深度可調節。用二個螺絲固定安裝法蘭在風管上，法蘭上的螺絲可以鎖緊插入的探頭。風管開孔為φ15.5mm.探頭安裝完畢后要對風管做好密封，以免漏氣。
2.風管安裝時，特別注意進風口與管道內部風速流向一致，傳感器與風速流向平行。
3.打開上蓋，通過防水接頭將電源線及信號線接入底盒內，根據接線圖完成接線，并將上蓋安裝回原樣。要注意防水接頭與底盒的密封(有密封圈),和上蓋與底盒的密封(有密封圈),以使整體防護等級達到IP65。
4.請勿觸摸或摩擦傳感器探頭，請勿使用任何機械工具進行清潔。
