概 述

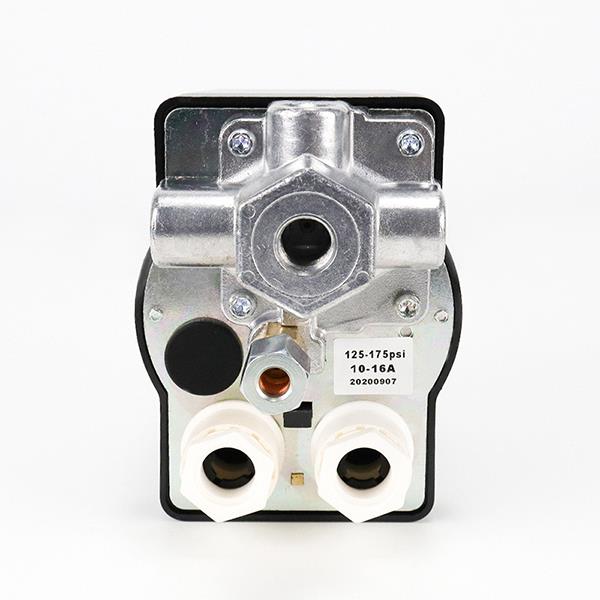

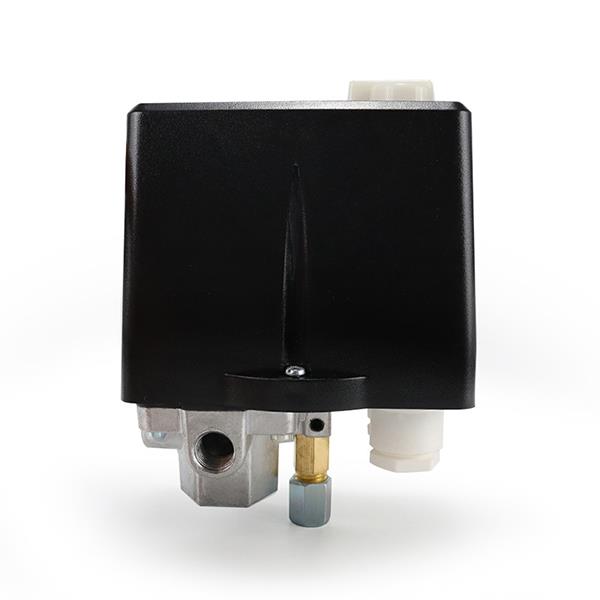

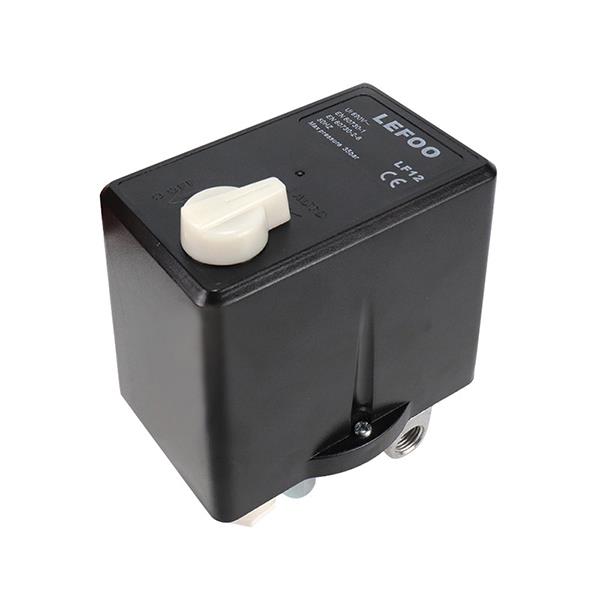

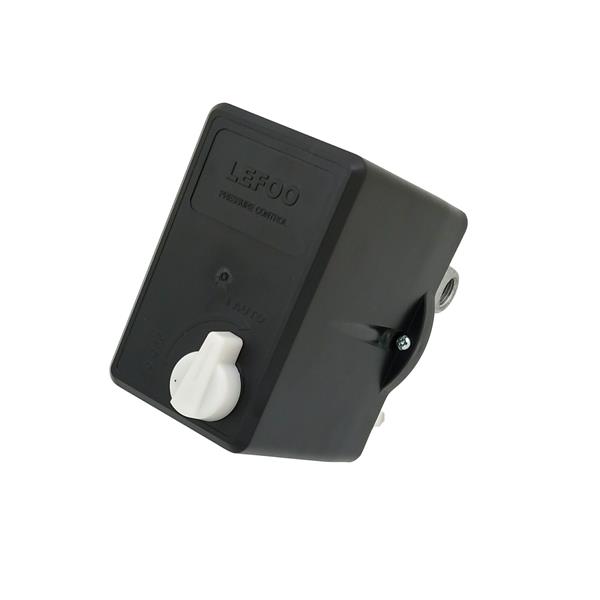

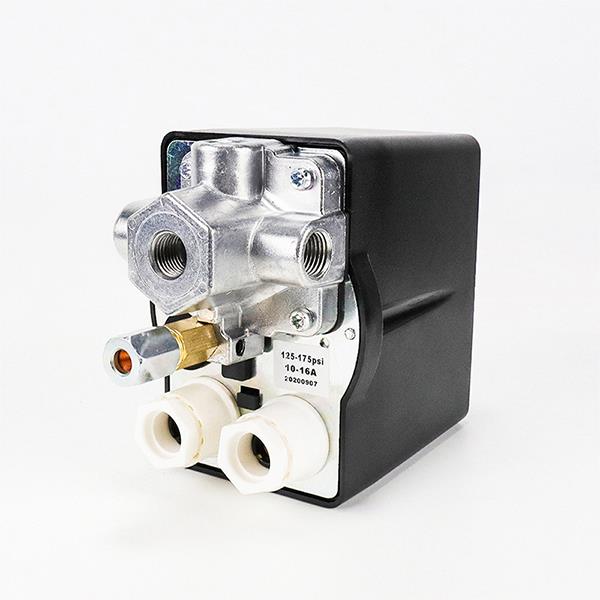

LF12系三相壓力開關，用于三相電驅動的空氣壓縮機或水泵，調節空氣壓縮機氣罐的壓力或水泵系統的水壓，使之在兩個預設的上、下壓之間自動循環運轉。開關帶有卸荷閥，可使空氣壓縮機的電機避免過載啟動，手動開關旋鈕可用來手動切斷空氣壓縮機或水泵運轉，四通接座可使壓力表、安全閥等空氣壓縮機配件安裝更為簡易。同時該開關自身帶有過載保護熱繼電器，當電機出現過載運行時，熱繼電器跳開動作，及時切斷電機電源，防止電機燒毀。
LF12產品壓力
型號
壓力調節范圍
壓差調節范圍
默認出廠設置
LF12
1-6bar
0.7-2bar
2/3bar
3-11bar
1.5-3.5bar
6/8bar
6-16bar
2-7bar
9/12bar
5-25bar
3-8bar
16/20bar
12-35bar
3-8bar
25/30bar
LF12訂貨編號
|
LF12-1 1 1 1 1 1 |
|
A B C D E F |
|
編碼 |
A接口形式 |
B接口內螺紋 |
C卸荷閥種類 |
D卸荷閥的管外徑 |
E電流可調范圍 |
|
1 |
四通 |
G1/4+3*G1/4 |
無卸荷閥 |
無泄氣功能 |
2.5-4A |
|
2 |
單通(暫無) |
R1/4+3*R1/4 |
垂直M12(黃銅) |
6.0-φ6.1 |
4-6.3A |
|
3 |
/ |
1/4NPT+3*1/4NPT |
垂直φ6管快插(黃銅) |
φ6.5 |
6.3-10A |
|
4 |
/ |
G3/8+3*G1/4 |
垂直耐油M12(黃銅) |
/ |
10-16A |
|
5 |
/ |
R3/8+3*R1/4 |
垂直耐油φ6管快插(黃銅) |
/ |
16-20A |
|
6 |
/ |
3/8NPT+3*1/4NPT |
垂直耐油M12(鋅合金) |
/ |
/ |
|
7 |
/ |
G1/2+3*G1/4 |
水平耐油M12(鋅合金) |
/ |
/ |
|
8 |
/ |
R1/2+3*R1/4 |
/ |
/ |
/ |
|
9 |
/ |
1/2NPT+3*1/4NPT |
/ |
/ |
/ |
技術參數
|
介質 |
水、空氣 |
工作溫度 |
-40~82℃(流體) |
|
接觸方式 |
多刀單擲(常閉) |
防護等級 |
I P54 |
|
電氣參數 |
單相120VAC/10A; |
電纜規格 |
10AWG-14AWG |
|
230VAC/10A |
觸點材質 |
靜觸點：銀合金；動觸點：銀合金 |
|
|
三相120VAC/10A; |
附件 |
中/英文說明書 |
|
|
230VAC/10A; |
氣密性 |
開關在1.2倍最大工作壓力下保壓一分鐘 |
|
|
400VAC/7.5A;400VAC/11A; |
無泄漏 |
||
|
500VAC/6A;500VAC/9A; |
使用頻率 |
熱繼電器啟動需冷卻30分鐘， |
|
|
690VAC/4.5A;690VAC/6.5A |
電機循環頻率5分鐘以上 |
