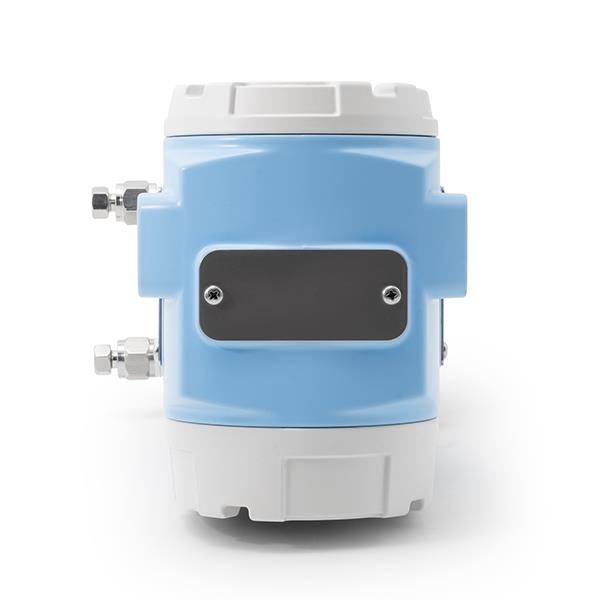

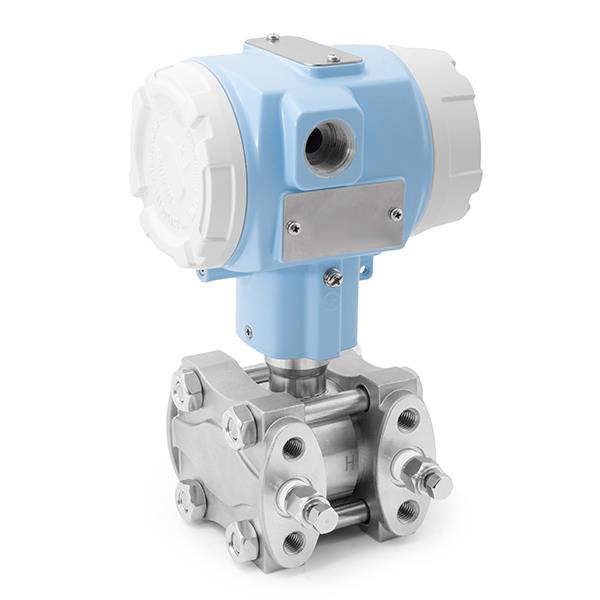

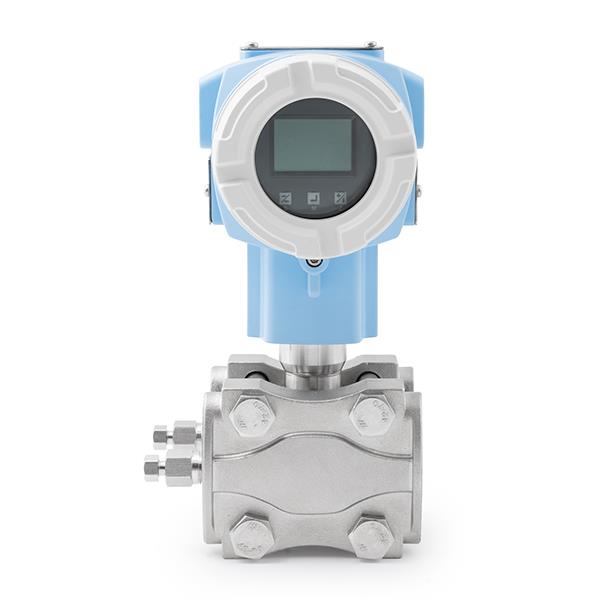

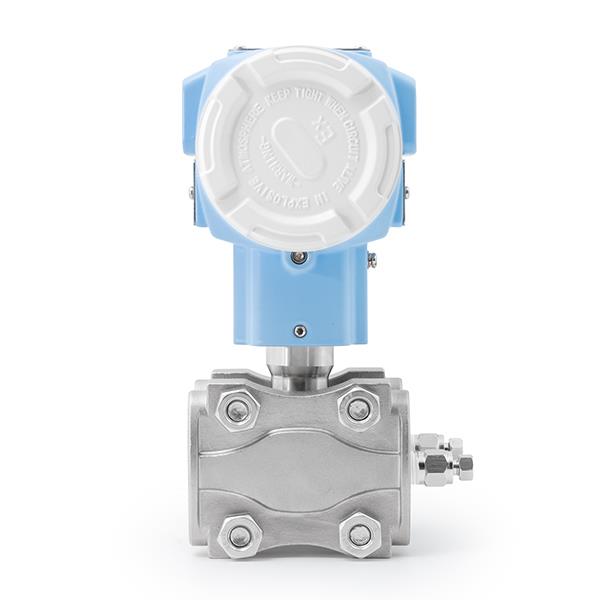

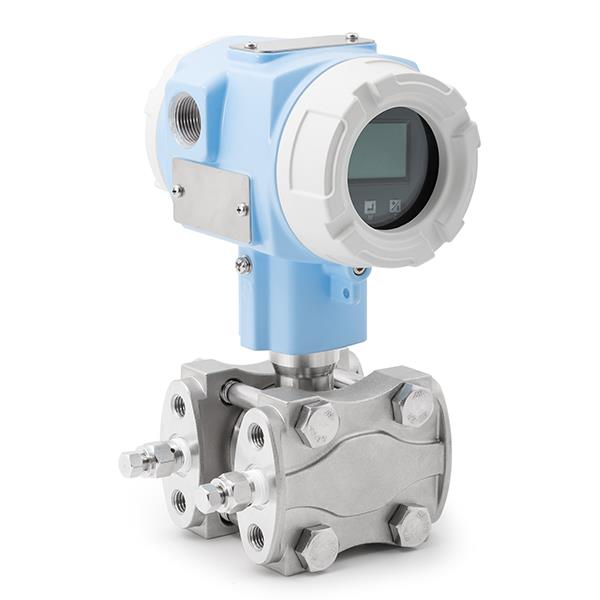

概 述
LFT710系列差壓變送器采用德國先進的MEMS技術制成的單晶硅傳感器芯片、內置溫度補償元件。可在大范圍內的靜壓和溫度變化下提供極高的測量精度和長期穩定性。用于測量液體、氣體或蒸汽的液位、密度、壓力。廣泛應用于工業過程控制、自動化制造、航空航天、汽車與船舶、石油石化、電子電力、醫療衛生等眾多領域。LFT-710能準確的測量差壓，并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機APP遠程操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。
技術參數
量程
6KPa、40KPa、250KPa、1MPa、3MPa
過載壓力
單邊過載壓力為16MPa
靜壓
10MPa、16MPa、25MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40～85℃
被測介質
氣體、液體
膜片材質
316L、哈式合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
過程接頭
容室法蘭上NPT1/4內螺紋、M20*1.5外螺紋及后部焊接引壓管、NPT1/2內螺紋
壓力形式
差壓D
認證項目
ExdlICT6、CE認證
選型說明
型號和規格代碼表
提供快速貨期
差壓變送器選型LFT710-DP
1
量程
B
0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
※
C
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)
※
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
※
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar
※
F
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar
※
2
膜片材質
S
316L
※
H
哈氏合金C
T
鉭
3
填充液
D
硅油
※
4
電器接口
1
M20*1.5內螺紋，PVC
※
2
M20*1.5內螺紋，不銹鋼
※
3
1/2NPT內螺紋，PVC
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
※
J
4~20mA+HART
※
F
RS485
※
6
過程接頭
N
無過程接頭(容室法蘭上的NPT1/4內螺紋)
※
A
帶引壓接頭：M20*1.5外螺紋及后部焊接引壓管
※
B
帶”腰”字型接頭：NPT1/2內螺紋
△
7
密封圈材質
N
NBR
※
D
FKM
※
EPDM
※
8
安裝支架
B1
板裝彎支架(碳鋼
※
B2
管裝彎支架(碳鋼
△
B3
管裝平支架(碳鋼)
△
B5
板裝彎支架(不銹鋼)
△
B6
管裝彎支架(不銹鋼
△
B7
管裝平支架(不銹鋼
△
N
無支架
※
9
防爆處理
N
普通型
※
D
隔爆ExdIICT6
10
顯示
M5
帶顯示
※
N
無顯示
※
N 連接件材質316L
K
脫脂洗凈處理
L 懸掛式位號牌
H 防雷保護(耐瞬變電壓)
E 英文銘牌
V3
三閥組
V5
五閥組
LFT710-DP
C
S
D
1
J
A
D
B1
D
M5
※代表供貨速度快，沒有※代表供貨時間較長，△代表需要定制
·典型精度：±0.075%量程上限
·年穩定性：±0.2%量程上限
1)調量程的參考精度
|
包括從零點開始的線性、回差和重復性 |
|||
|
線性輸出精度 |
Td≤10 |
±0.075% |
標稱量程： 6kPa、40kPa、 250kPa、1MPa、 3MPa、10MPa |
|
10 |
±0.0075TD% |
||
|
注：TD(Turn down)為量程比 當|URV|≥|LRV|時，TD=URL/|URV 當|URV|≤|LRV|時，TD=URL/|LRV| |
|||
2)靜壓影響
|
零點影響 |
±0.15TD%量程上限/10MPa |
|
滿量程影響 |
±0.2TD%量程上限/10MPa |
3)部分量程環境溫度影響
6Kpa以下量程常溫范圍內精度0.075%,-20~70℃全溫度范圍精度0.15%
4)電源影響
供電電壓在12～36VDC內變化，零點和量程的變化不超過±0.005%量程上限/V,可忽略不計。
1)量程和范圍
量程/上下限
kPa
量程比TD
B
量程
0.2～6
1～30
上下限
-6～6
C
量程
0.4～40
1～100
上下限
-40～40
D
量程
2.5～250
1～100
上下限
-250～250
E
量程
20～1000
1～100
上下限
-500～1000
F
量程
30～3000
1～100
上下限
-500～3000
2)量程選擇
在上下限范圍內，可以在允許范圍內調整TD值來選擇量程。比如上下限為-40~40kPa,此時選擇調整TD值為10,選擇輸出0～4kPa或者-4~4kPa。為保證精度，TD值應該盡可能小，一般在10以內，太大會影響精度。
3)零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程。
4)安裝位置影響
任意位置安裝，最大不超過150Pa,可通過清零操作校正
5)輸出
信號
類型
輸出方式
4～20mA
線性
二線制
4~20mA+HART
線性
二線制
RS485
線性
四線制
6)報警電流
低報模式(最小):3.8mA
高報模式(最大):20.8 mA
不報模式(保持):保持故障前的有效電流值報警電流標準設置：高報模式
7)響應時間
·總阻尼常數時間：等于電子線路部件和傳感膜盒阻尼時間常數之和
·電子線路部件阻尼時間：0-60S范圍可調
·傳感膜盒阻尼時間：≤0.2S
·斷電后上電啟動時間：≤5S
·數據恢復至正常使用時間；≤2S
8)環境溫度
項 目
操作條件
使用環境溫度范圍
-20～70℃帶顯示
儲存環境溫度范圍
-40～85℃
測量介質溫度范圍
充硅油傳感器： -40~120℃
使用環境濕度范圍
5-100%RH@40℃
防護等級
IP65
危險場合
Exd||CT6
